Spezielle Produkte
 |
VSM02 / 25 bar |

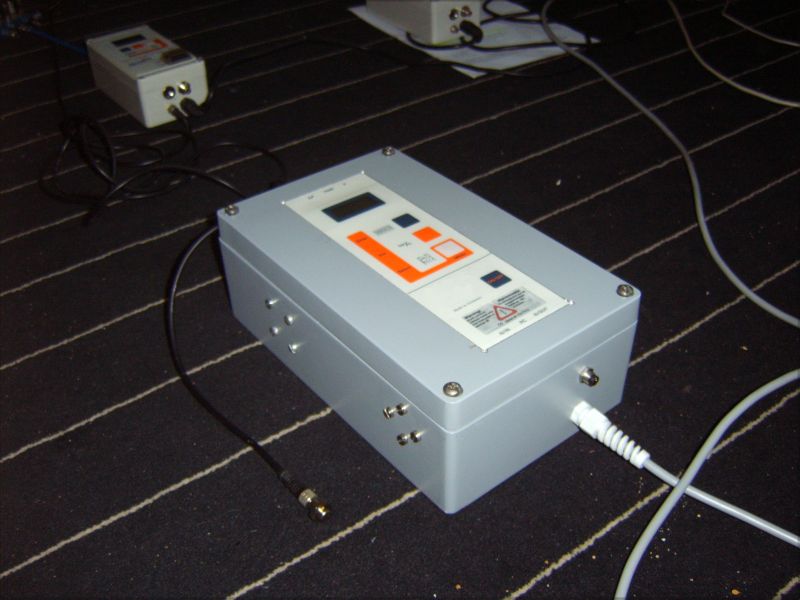

Anfang 2014 stellten wir das erste Sondermodell für einen Arbeitsdruck bis zu 25 bar her.
Zum Vergleich: das VSM02 ist für einen Arbeitsdruck bis 10 bar ausgelegt. Modelle für 16 und 20 bar
haben wir schon seit vielen Jahren gebaut, aber das aktuelle Sondergerät ist stärker als jedes zuvor.

Das Gerät dient hauptsächlich wissenschaftlichen Messungen bei einem renommierten deutschen Forschungsinstitut.
|
|

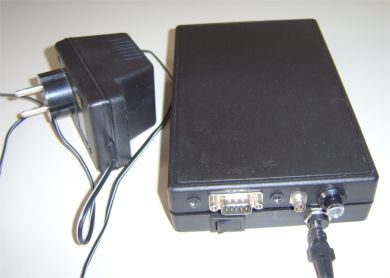

Datenlogger für VSM02 |
Der Datenlogger wurde für Einsätze an Orten entwickelt, an denen man wegen Feuchtigkeit, Staub oder Hitze
nicht einfach ein altes Notebook zur Datensammlung abstellen konnte. Im Unterschied zu einem Notebook war sein
Gehäuse vollständig geschlossen, und er brauchte keine künstliche Kühlung. Der Datenlogger konnte gleichzeitig alle
Messwerte, die das VSM02 ermittelt, abspeichern. Das kürzeste
Zeitintervall zwischen zwei Aufzeichnungen, das sich einstellen ließ,
betrug 2 Sekunden (also 1800 gespeicherte Messdatensätze pro Stunde).
Ein Messdatensatz konnte den normierten Durchfluss, die Temperatur, den
aktuellen Leitungsdruck, die aktuelle Gas-/Luftdichte, den aktuellen
Stand des Verbrauchszählers und, selbstverständlich immer, das Datum
und die sekundengenaue Uhrzeit der Messung beinhalten.
Leider kostete uns der Datenlogger in der Herstellung schon mehr, als sich am Markt
vernünftigerweise damit hätte erzielen lassen. Er wird von uns daher nicht mehr
hergestellt.
Bei ausreichend vielen Anfragen werden wir die fertigen Pläne für den Datenlogger 2.0 aus der Schublade
holen und einen neuen Datenlogger auflegen, der vergleichsweise sehr preiswert sein wird und
sowohl das Datenloggen als auch die Vernetzung mehrerer Geräte per LAN oder WLAN ermöglichen wird.
Der Datenlogger wurde seit der Version 2.0 der Windows-Software
unterstützt und konnte per PC eingestellt und ausgelesen werden,
letzteres wahlweise über einen an den PC angeschlossenen
MMC/SD-Kartenleser oder direkt über die serielle Schnittstelle (RS232C)
des PC. Für PCs ohne RS232C-Schnittstelle stand der mitgelieferte
USB-Adapter des VSM02 zur Verfügung. Die Speicherkapazität des Datenloggers
reichte selbst beim höchsten einstellbaren Datenaufkommen (alle
Messwerte, alle 2 Sekunden) für eine ununterbrochene Aufzeichnung von
mehreren Monaten Dauer aus.
Übrigens: das VSM02/F kann mit der
Windows-Software auch sehr genaue Verbrauchs- und Druckmessungen mit
einer Messrate von 100 Messungen pro Sekunde
ausführen. Dafür müssen
die Geräte allerdings direkt mit dem PC verbunden sein (siehe hierzu
den Abschnitt über die mitgelieferte Software).
|
|
VSM3K |
Unser zeitweise technisch interessantestes Produkt war das VSM3K mit
seiner Messbereichs-Dynamik von mindestens 1:3000
Mit diesem ausgedehnten
Messbereich konnte das VSM3K nicht nur, wie üblich, den regulären Gas- oder
Druckluftverbrauch genau messen, sondern auch noch kleinste Leckagen erkennen.
Die Möglichkeit einer genauen Leckagekontrolle
war damit praktisch permanent eingebaut und musste folglich nicht
erst durch Umbauten an der Messanlage in die Wege geleitet werden. Auch für
Forschung und Lehre war das VSM3K wegen des großen Messbereichsumfangs interessant.
Natürlich ist auch das normale VSM02 über die Wahl der jeweils
geeigneten Messdüse schon in einem enormen Umfang skalierbar.
Praktisch kann man mit dem VSM02 einerseits z.B. messen, wieviel ml Luft beim Zug an
einer Zigarette bewegt werden,
aber man kann damit andererseits auch den Tages- oder Jahresverbrauch riesiger Werkshallen
korrekt erfassen.
Revolutionär beim VSM3K war jedoch, dass wegen
des großen Messbereichs in der Regel kein Wechsel der Messdüsen
erforderlich war.
Damit bot dieses Gerät die Möglichkeit,
parallel zu einer unter Produktionsbedingungen stattfindenden Protokollierung des
gewöhnlichen Verbrauchs
auch immer und
ohne weitere
Umstände Leckageüberwachungen erhalten zu
können, z. B. in dem man den Verbrauch während regulärer, kurzer Arbeitspausen
dafür auswertete.
Es war nicht hoch genug einzuschätzen, dass man niemanden mit diesen Leckagemessungen
behindert und auch das Messvorhaben nicht unbedingt ankündigen bzw. erst
mit den betroffenen Kostenstellen koordinieren musste. Die Leckageüberwachung
lief quasi immer gratis mit.
Messbereiche:
|
|
1/2" Düse
|
|
1" Düse
|
|
2" Düse
|
|
| Leitungsdruck
|
1 bar
|
6 bar
|
1 bar
|
6 bar
|
1 bar
|
6 bar
|
Volumenstrom
normiert [l/min]
|
0,5 - 1530
|
0,5 - 3000
|
1,4 - 4300
|
1,4 - 8500
|
5,7 -17000
|
5,7 - 33000
|
|
|
2mm Düse
|
|
4mm Düse
|
|
|
|
| Leitungsdruck
|
1 bar
|
6 bar
|
1 bar
|
6 bar
|
|
|
Volumenstrom
normiert [l/min]
|
3,2-48
|
6,3-95
|
14-210
|
27-410
|
|
|
Genau wie das VSM02 kann auch das VSM3K über die Wahl unterschiedlicher
Messdüsen (kundenspezifische Sondermaße sind möglich) an praktisch jede gegebene
Verbrauchssituation angepasst werden.
Der große Messbereich des VSM3K entstand durch die gelungene
Integration des kalorimetrischen Messprinzips für kleine und kleinste
Volumenströme unterhalb der Nachweisgrenze des beim VSM02 eingesetzten
Wirkdruckverfahrens.
|

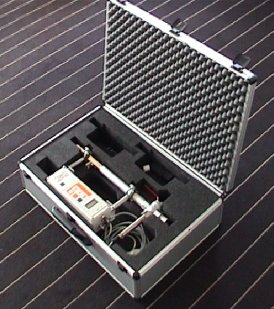

Rechts: Messgerät und Messstrecke bildeten beim VSM3K eine Einheit, die mit
einem Handgriff aus dem Transportkoffer entnommen werden konnte.
|
 |
Eine der größten Stärken des kalorimetrischen
Messprinzips ist zweifellos die gerade bei minimalen
Strömungsgeschwindigkeiten
unübertreffliche Empfindlichkeit. Allerdings
geht diese Empfindlichkeit
prinzipbedingt bei etwas höheren Strömungsgeschwindigkeiten
schnell
zurück, und eine früh einsetzende Sättigung begrenzt
die Messmöglichkeiten auf maximale Volumenstromwerte, die aus
der Sicht des Wirkdruckverfahrens gerade einmal am Anfang des eigenen
Messbereichs liegen.
Beim VSM3K verwendeten wir daher beide Messverfahren in Kombination, die
sich hier so ideal ergänzten, dass schon bei Umgebungsdruck eine
Messwertspanne von typisch 1:3000 erreicht wurde, bei höheren Drücken
sogar noch wesentlich mehr. Aber nicht nur das. Wir
konnten beim VSM3K natürlich die vorhandene Sensorik des VSM02 verwenden, um die
notorischen und gröbsten Schwächen des kalorimetrischen Messprinzips durch eine unabhängige
Druck- und Temperaturkompensation zu minimieren.
Bei einer weniger guten Druckluftqualität (Kondenswasser, Öltröpfchen, Staub) musste man den
kalorimetrischen Sensor zwar zwingend entfernen, konnte das Gerät aber immer noch als VSM02 verwenden.
Wir stellten die Produktion des VSM3K schließlich ein, nachdem sich die Einkaufspreise für den zugekauften kalorimetrischen
Sensor in kurzer Zeit um über 400 % verteuert hatten. Es war leider die Zeit, als ein heute nicht mehr nachvollziehbarer Hype um die
vermeintlich hohe "Qualität" der kalorimetrischen Verfahren in der Industrie um sich griff.
|
|
USA-Version |
Die USA-Version wird ab

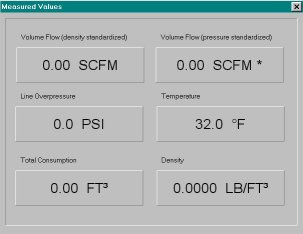

Werk mit den unten links gezeigten Einheiten als Voreinstellung geliefert (SCFM, PSI, °F
usw.). Über die mitgelieferte PC-Software kann die USA-Version des Messgerätes
auf Wunsch auch auf die Verwendung metrischer Einheiten umprogrammiert werden.
 | |
 | |
| USA-Version | |
Europäische Version | |
Generell können alle neueren Messgeräte VSM02 und VSM3K sowohl mit metrischen
als auch mit auf Fuß und Pfund basierenden Einheiten arbeiten. Darum stellt es die Software auch
Anwendern der europäischen Version frei, bei Bedarf auf das US-Einheitensystem umzustellen.
Tipp: Wenn man besonders kleine Verbräuche über
den Verbrauchszähler verfolgen will, kann eine Umstellung von Vorteil sein, da 'cu ft'
(Kubikfuß) von Hause aus
eine sehr viel kleinere Einheit darstellt, als m³. Während der Verbrauchszähler
in der metrischen Version alle 1/1000-stel m³ (=1 Liter) weiterspringt, zählt er in der
US-Einstellung alle 1/100-stel cu ft (=0,28 Liter) weiter. Der Verbrauchszähler kann daher in
der Einstellung auf cu ft genauer abgelesen werden. Man sollte aber daran denken,
dass sich speziell sehr kleine Volumenströme und Verbrauchsverläufe mit Hilfe der
mitgelieferten Windows-Software grundsätzlich besser und genauer untersuchen lassen.
|
